Visualisierungen Windpark Rappenhagen
Auf dieser Seite zeigen wir Ihnen ausführlich und transparent Visualisierung des geplanten Windparks Rappenhagen von 13 Blickpunkten.
Auf dieser Seite zeigen wir Ihnen ausführlich und transparent die Visualisierung des geplanten Windparks Rappenhagen. Im Rahmen einer Standortbesichtigung im August 2021 (Aufnahmedatum: 11. August 2021) wurden insgesamt 13 Bildaufnahmen aus den umliegenden Orten Ahlbershausen, Arenborn, Fürstenhagen, Gieselwerder, Heisebeck, Oedelsheim, Vernawahlshausen und vom Klinikgelände Lippoldsberg gemacht. Hierzu haben wir repräsentative Orte, Orte von allgemeinem Interesse oder mit großem Wiedererkennungswert ausgewählt.
Die Entfernungen zum Windpark betreffen dabei zwischen 1.260 m und 3.974 m und sind beim jeweiligen Foto stets angegeben. Aus den zum Windpark Rappenhagen nächstgelegenen Orten Arenborn und Oedelsheim haben wir jeweils mehrere Fotos aus verschiedenen Perspektiven außerhalb und innerhalb des Orts sowie vom Ortsrand erstellt.
Die Visualisierung basiert auf dem im April 2021 veröffentlichten Leitfaden: „Gute fachliche Praxis für die Visualisierung von Windenergieanlagen“, welcher von der Ramboll Deutschland GmbH erarbeitet und mit Hilfe von kundigen Expertinnen und Experten aus unterschiedlichsten Fachbehörden des Denkmalschutzes, Fachgutachtern, Visualisierungsexperten und Praktikerinnen und Praktikern der Windenergiebranche überarbeitet wurde. Herausgeber ist das KNE (Kompetenzzentrum Naturschutz und Energiewende), der FA Wind (Fachagentur Windenergie an Land), sowie der LEKA MV (Landesenergie und -Klimaschutzagentur Mecklenburg-Vorpommern).
Der Leitfaden kann unter folgenden Links abgerufen werden:
Die Visualisierungen enthalten je Fotopunkt drei Bilder: Das Original-Foto, die Simulation, sowie – als Zwischenschritt – die technische Skizze der Windenergieanlagen. Die technische Skizze verdeutlicht zusätzlich, wo sich die Windenergieanlagen befinden, falls diese durch Gegenstände, Bewuchs, Gelände oder Bebauung verdeckt werden.
Mit einem Rechtsklick auf ein Bild und der Funktion "In einer neuen Registerkarte öffnen" können Sie die Bilder einzeln größer ansehen.
Visualisiert wurden sechs Windenergieanlagen der 5 bis 6 Megawatt Klasse (aktueller Stand der Technik) vom Referenz-Typ Nordex N163-5.X mit einer Gesamthöhe von 260,5 m und folgenden weiteren Dimensionen: Rotordurchmesser 163 m sowie Gondelhöhe (Maschinenhaus) 179 m.

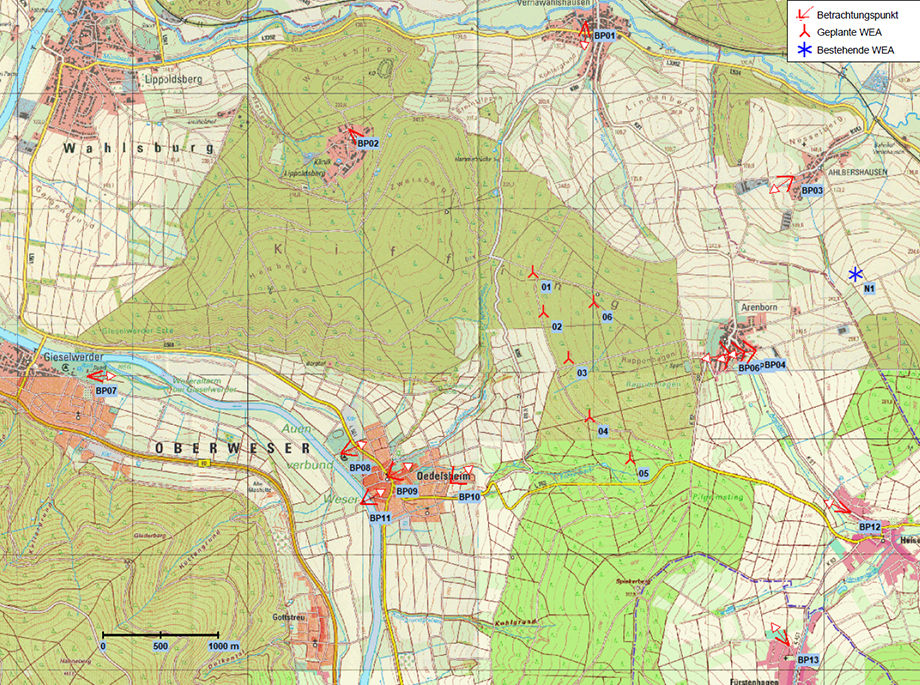

Die Übersichtskarte zeigt in roter Markierung die Lage der 13 Betrachtungspunkte (BP 01–13)

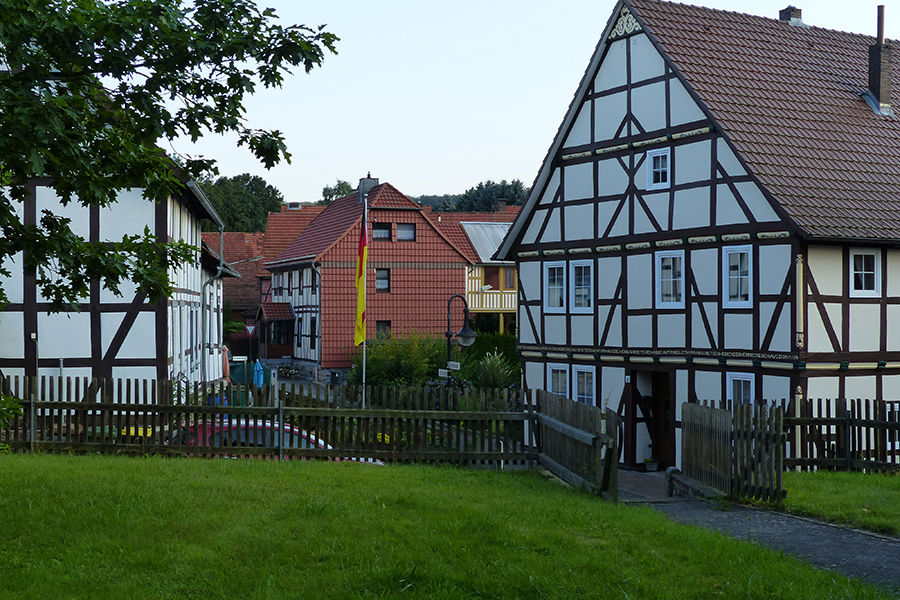

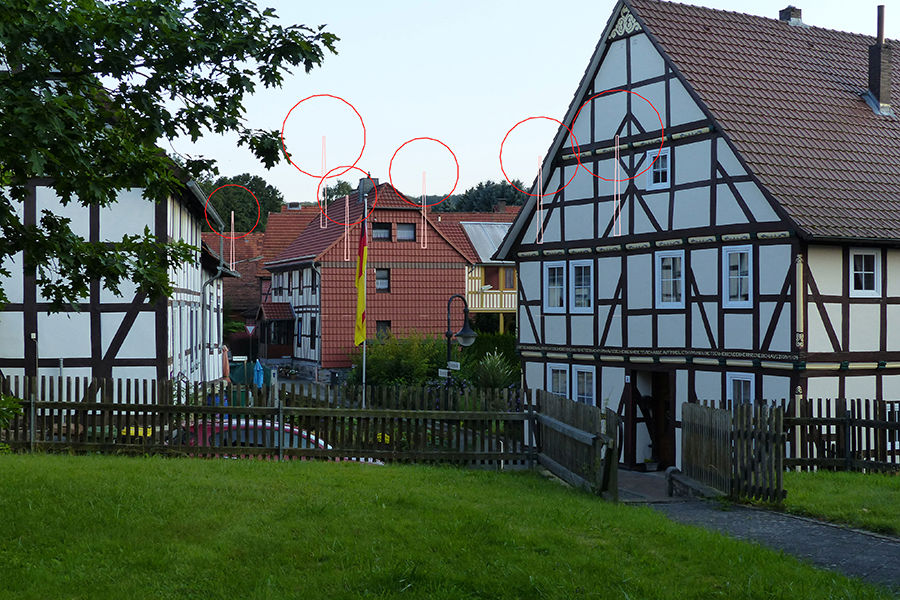

Betrachtungspunkt 01: Vernawahlshausen, Kirche
- Nächstgelegene WEA: 2.227 Meter
- Weitestentfernte WEA: 3.815 Meter
Empfohlener Betrachtungsabstand 47 cm – Aufnahme 11.08.2021, 19:41 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 542.928 Nord: 5.719.627, Brennweite 49 mm, Windrichtung: 240°, Ausrichtung des Fotos: 185°

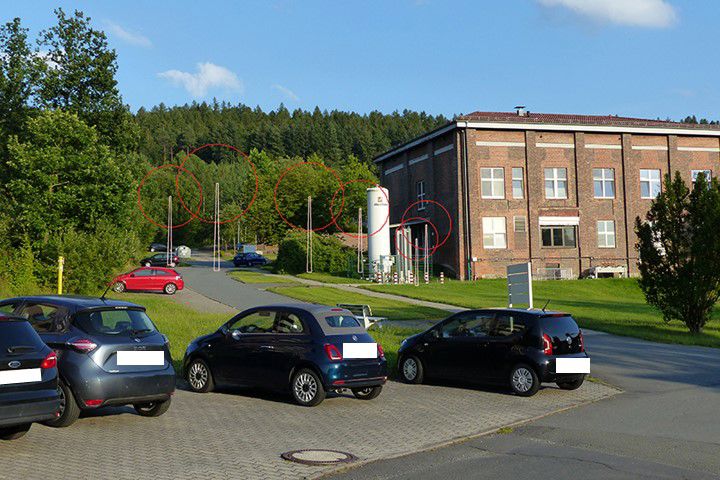

Betrachtungspunkt 02: Klinik Lippoldsberg
- Nächstgelegene WEA: 2.022 Meter
- Weitestentfernte WEA: 3.758 Meter
Aufgrund des Reliefs ist keines der WEAs von diesem Betrachtungspunkt aus sichtbar.
Empfohlener Betrachtungsabstand 46 cm – Aufnahme 11.08.2021, 19:21 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 540.874 Nord: 5.718.690, Brennweite 49 mm, Windrichtung: 0°, Ausrichtung des Fotos: 137°

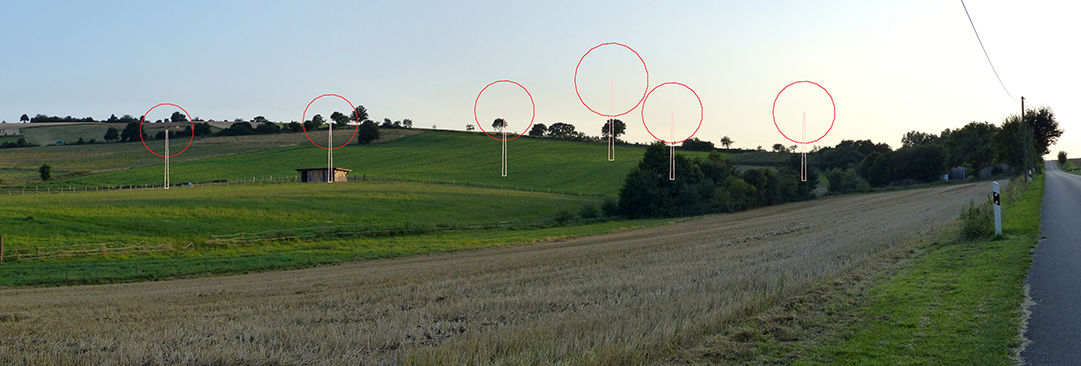

Betrachtungspunkt 03: Ahlbershausen, Ortsausgang West
- Nächstgelegene WEA: 2.045 Meter
- Weitestentfernte WEA: 2.831 Meter
Empfohlener Betrachtungsabstand 33 cm – Aufnahme 11.08.2021, 20:05 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 544.727 Nord: 5.718.285, Öffnungswinkel: 67,4°, Windrichtung: 240°, Ausrichtung des Fotos: 234°

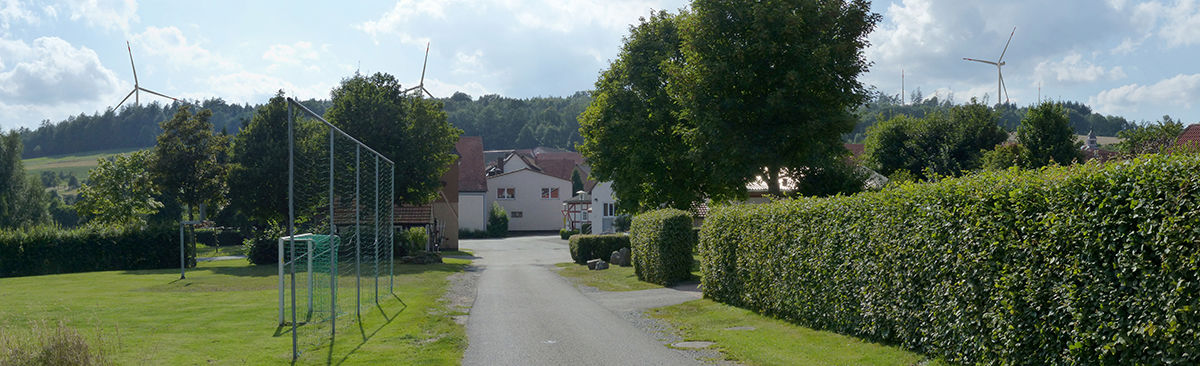

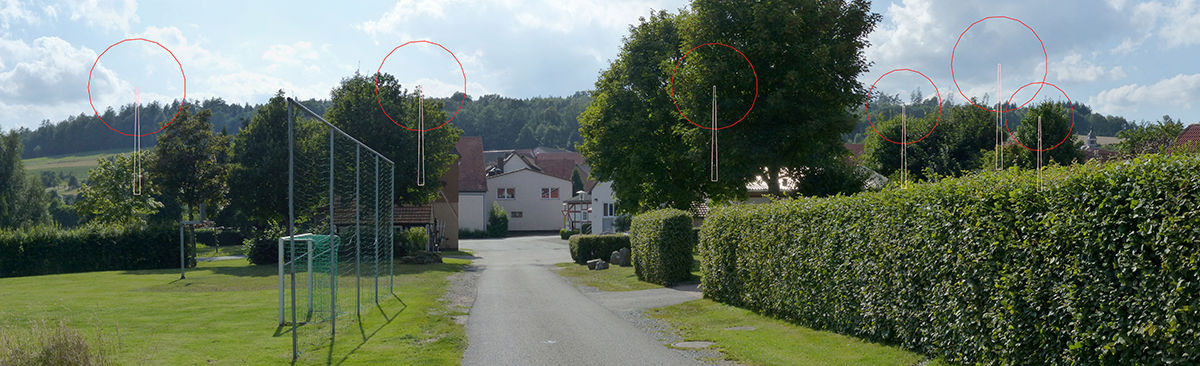

Betrachtungspunkt 04: Arenborn, Wiesenblack
- Nächstgelegene WEA: 1.440 Meter
- Weitestentfernte WEA: 2.051 Meter
Empfohlener Betrachtungsabstand 25 cm – Aufnahme 11.08.2021, 16:36 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 544.406 Nord: 5.716.771, Öffnungswinkel: 91,0°, Windrichtung: 240°, Ausrichtung des Fotos: 261°

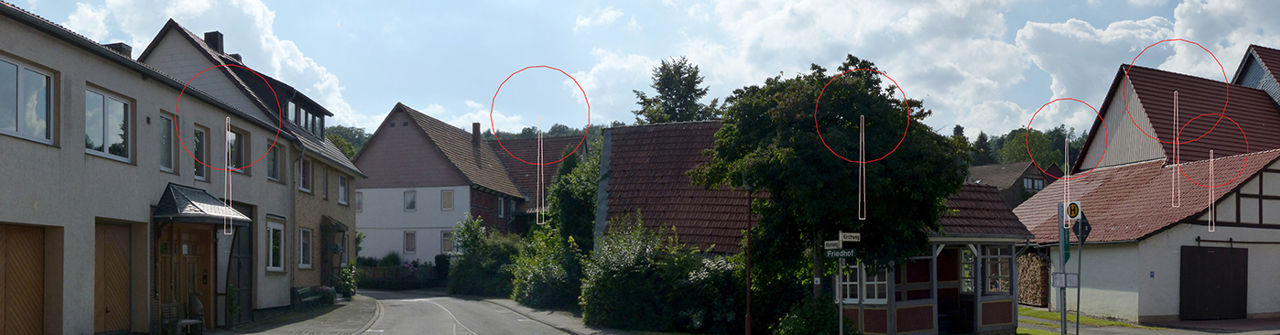

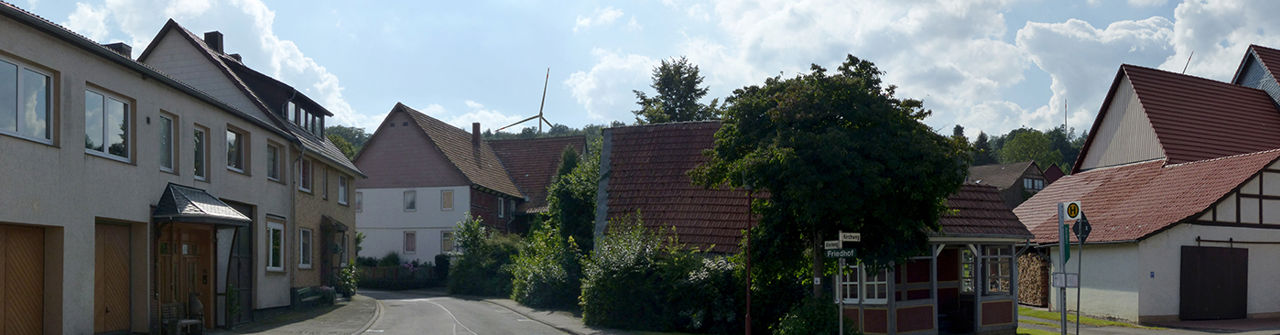

Betrachtungspunkt 05: Arenborn, Dorfgemeinschaftshaus
- Nächstgelegene WEA: 1.356 Meter
- Weitestentfernte WEA: 1.958 Meter
Empfohlener Betrachtungsabstand 22 cm – Aufnahme 11.08.2021, 16:33 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 544.303 Nord: 5.716.760, Öffnungswinkel: 104,5°, Windrichtung: 240°, Ausrichtung des Fotos: 254°

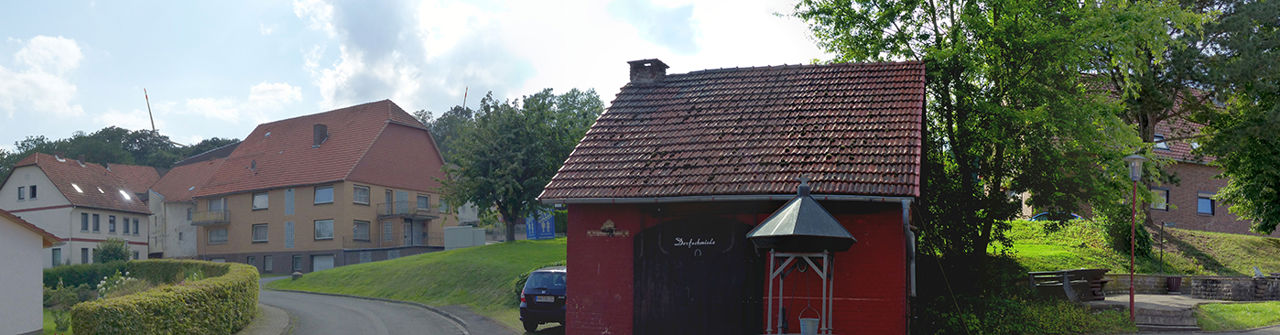

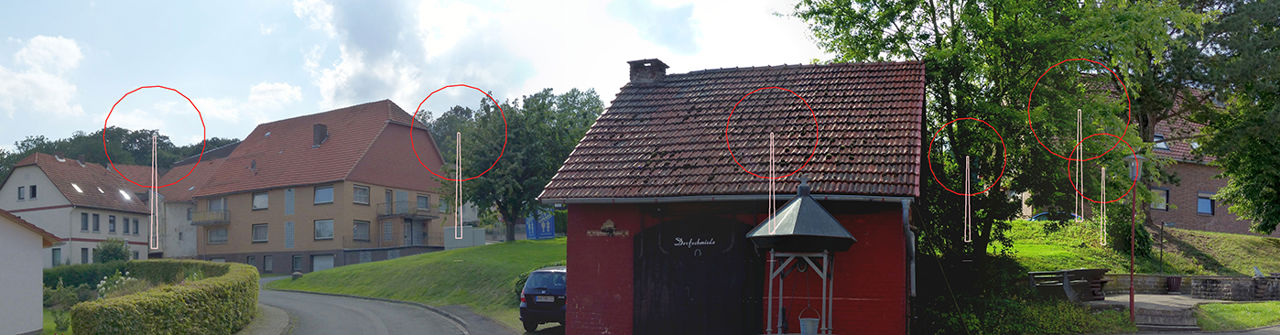

Betrachtungspunkt 06: Arenborn, Ahornweg
- Nächstgelegene WEA: 1.260 Meter
- Weitestentfernte WEA: 1.848 Meter
Empfohlener Betrachtungsabstand 18 cm – Aufnahme 11.08.2021, 16:52 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 544.180 Nord: 5.716.747, Öffnungswinkel: 124,0°, Windrichtung: 240°, Ausrichtung des Fotos: 259°

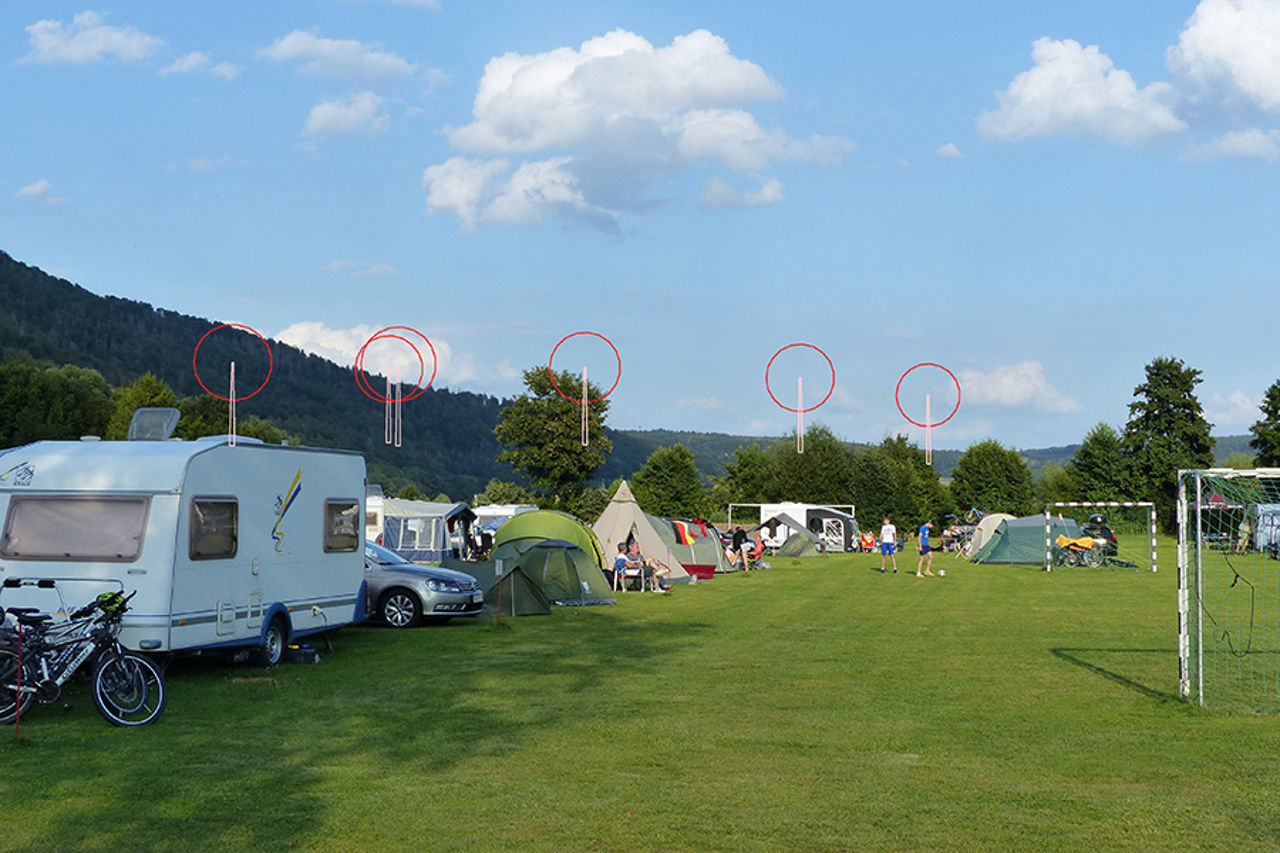

Betrachtungspunkt 07: Gieselwerder Campingplatz
- Nächstgelegene WEA: 3.974 Meter
- Weitestentfernte WEA: 4.770 Meter
Empfohlener Betrachtungsabstand 48 cm – Aufnahme 11.08.2021, 18:51 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 538.598 Nord: 5.716.549, Brennweite 51 mm, Windrichtung: 240°, Ausrichtung des Fotos: 90°

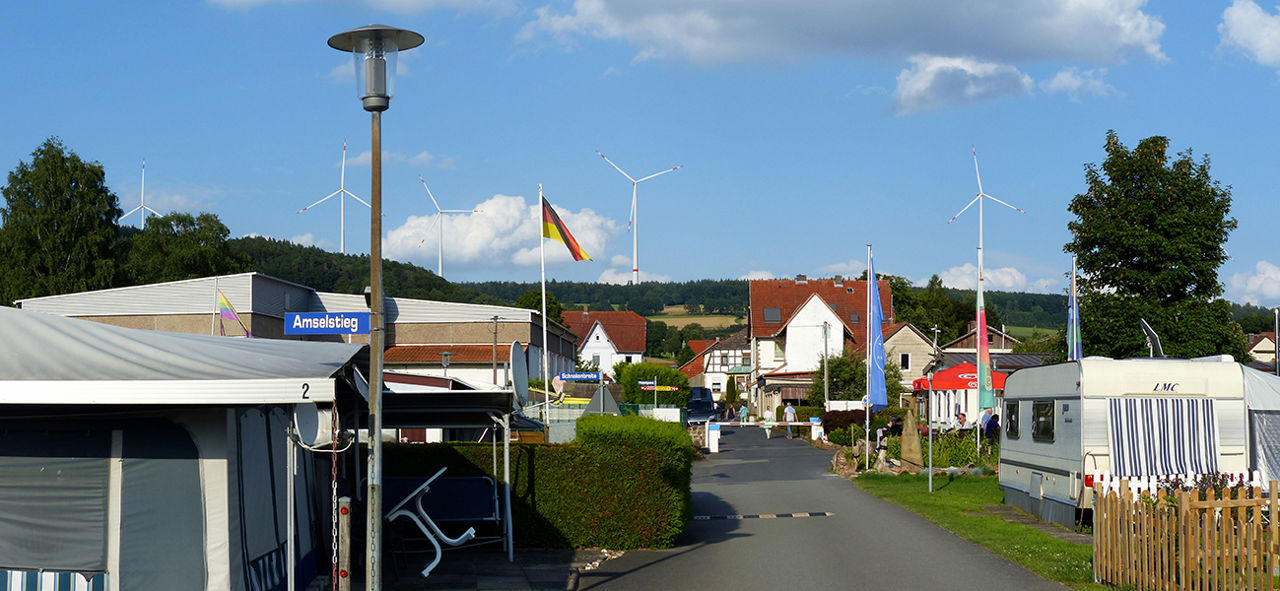

Betrachtungspunkt 08: Oedelsheim Campingplatz
- Nächstgelegene WEA: 2.142 Meter
- Weitestentfernte WEA: 2.560 Meter
Empfohlener Betrachtungsabstand 36 cm – Aufnahme 11.08.2021, 18:13 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 540.800 Nord: 5.715.879, Öffnungswinkel 63,5°, Windrichtung: 240°, Ausrichtung des Fotos: 68°
Betrachtungspunkt 09: Oedelsheim Kirche
Nächstgelegene WEA: 1.827 Meter
Weitestentfernte WEA: 2.345 Meter
Empfohlener Betrachtungsabstand 26 cm – Aufnahme 11.08.2021, 18:08 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 541.211 Nord: 5.715.673, Öffnungswinkel 65,3°, Windrichtung: 240°, Ausrichtung des Fotos: 61°

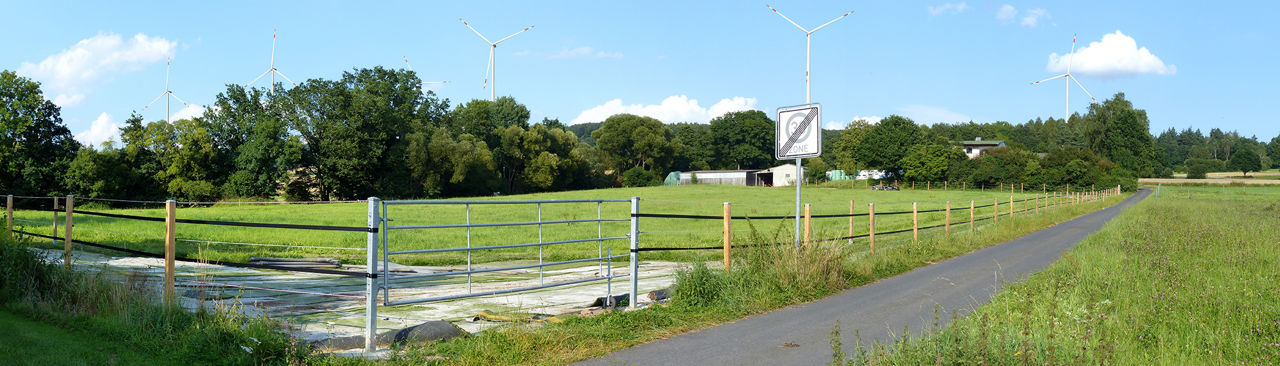

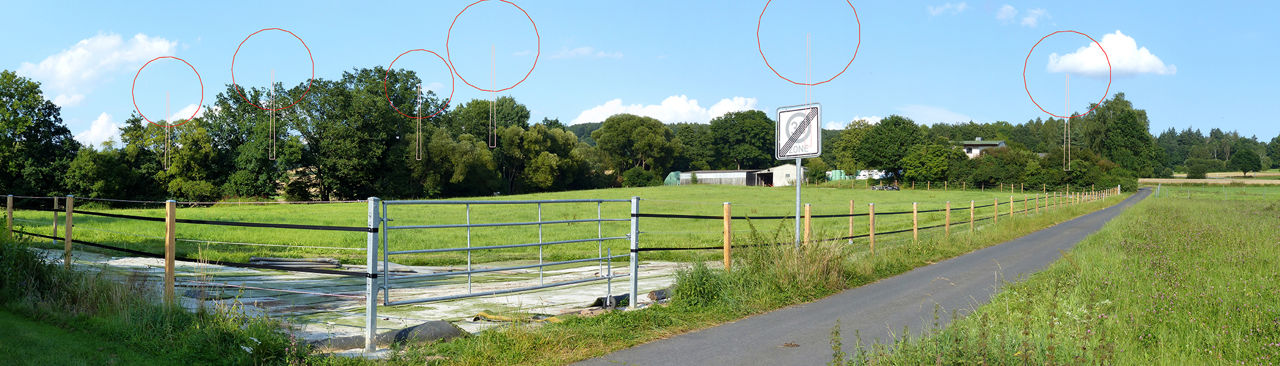

Betrachtungspunkt 10: Oedelsheim, Am Mühlenland
- Nächstgelegene WEA: 1.337 Meter
- Weitestentfernte WEA: 2.000 Meter
Empfohlener Betrachtungsabstand 26 cm – Aufnahme 11.08.2021, 17:59 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 541.751 Nord: 5.715.751, Öffnungswinkel 86,9°, Windrichtung: 240°, Ausrichtung des Fotos: 54°

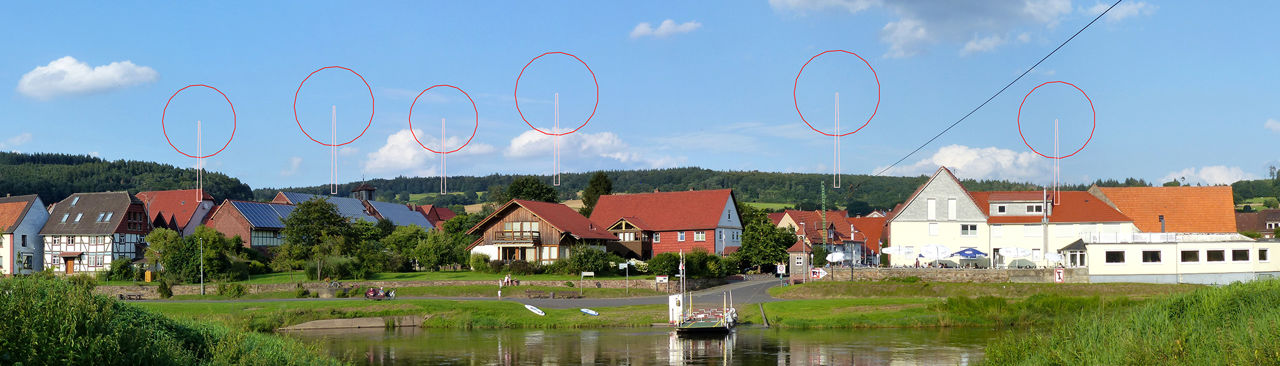

Betrachtungspunkt 11: Oedelsheim Weserfähre
- Nächstgelegene WEA: 2.125 Meter
- Weitestentfernte WEA: 2.674 Meter
Empfohlener Betrachtungsabstand 34 cm – Aufnahme 11.08.2021, 18:34 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 540.976 Nord: 5.715.442, Öffnungswinkel 65,5°, Windrichtung: 240°, Ausrichtung des Fotos: 60°

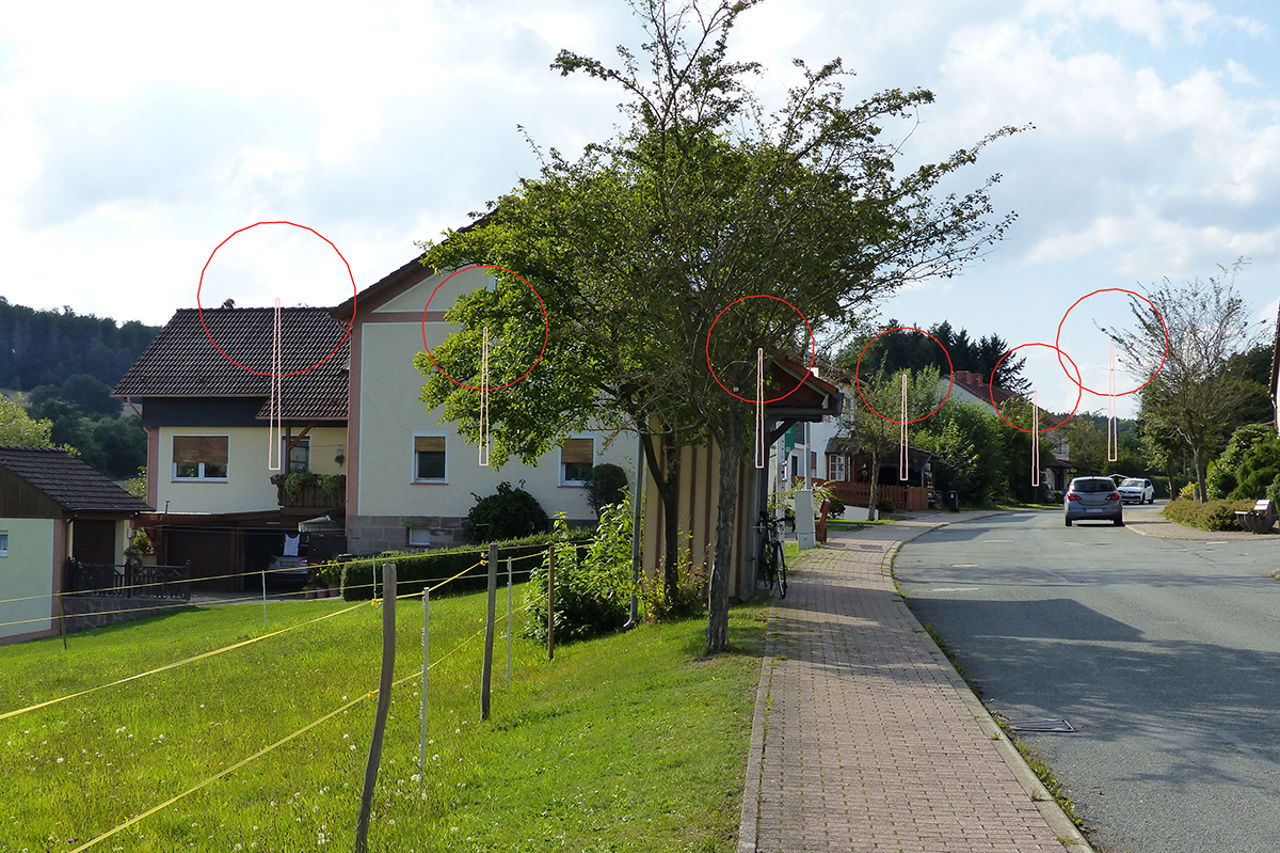

Betrachtungspunkt 12: Heisebeck, Arenborner Straße
- Nächstgelegene WEA: 1.968 Meter
- Weitestentfernte WEA: 3.455 Meter
Empfohlener Betrachtungsabstand 49 cm – Aufnahme 11.08.2021, 17:09 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 545.225 Nord: 5.715.362, Brennweite 52 mm, Windrichtung: 240°, Ausrichtung des Fotos: 296°

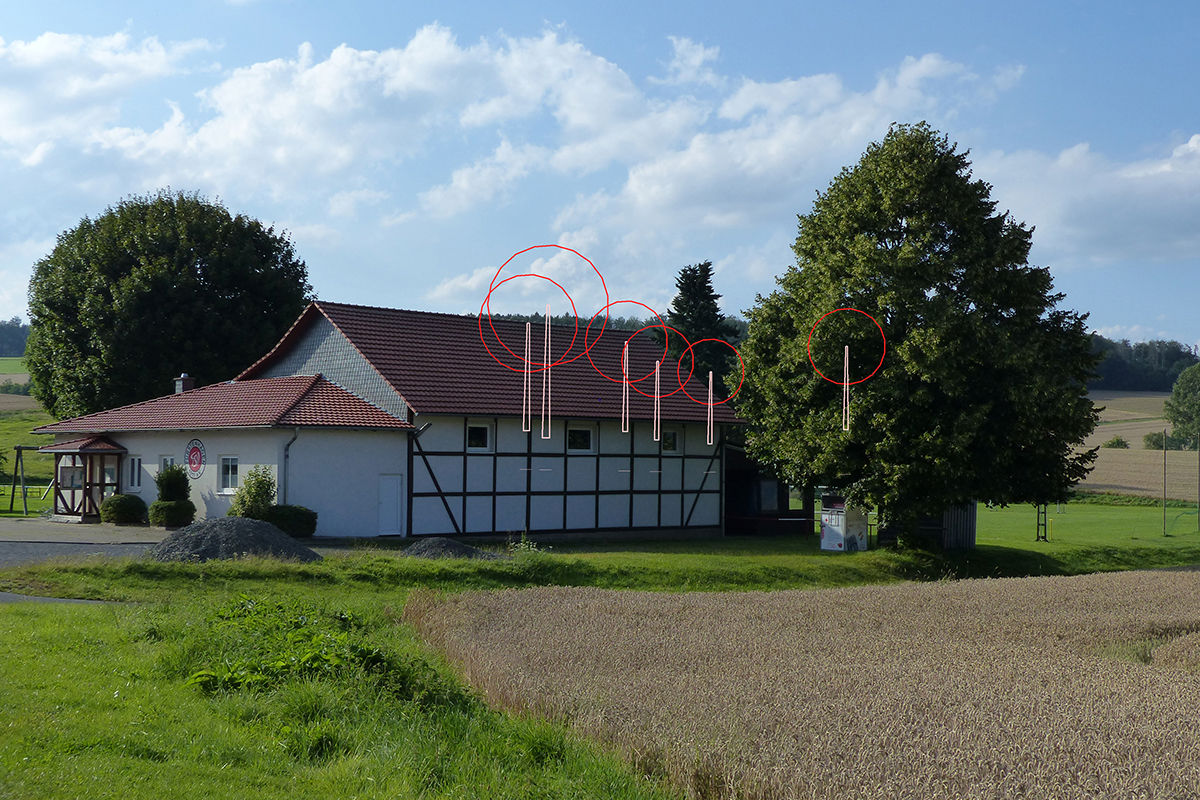

Betrachtungspunkt 13: Fürstenhagen, Sportplatzstraße
- Nächstgelegene WEA: 2.129 Meter
- Weitestentfernte WEA: 3.928 Meter
Empfohlener Betrachtungsabstand 45 cm – Aufnahme 11.08.2021, 17:42 Uhr, UTM (north)-ETRS89 Zone: 32 Ost: 545.695 Nord: 5.714.212, Brennweite 47 mm, Windrichtung: 240°, Ausrichtung des Fotos: 322°
